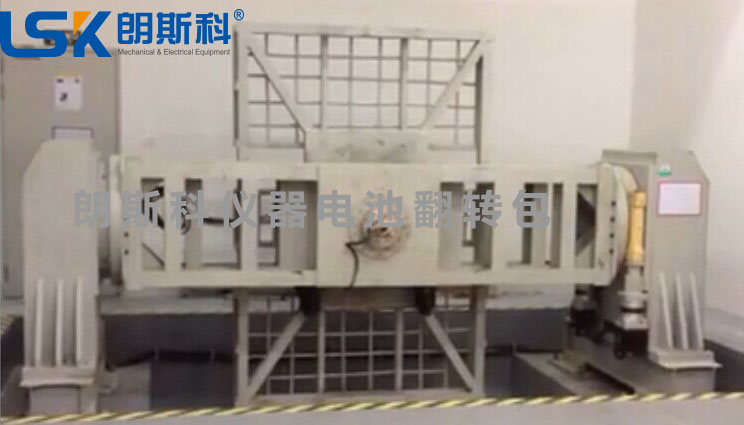

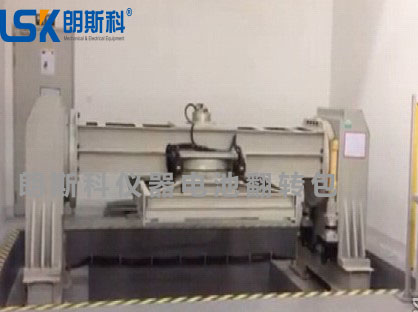

電池包翻轉試驗機

產品型號：LSK-TFZ

符合新的GB/T31476.3-2015《電動汽車用鋰離子動力蓄電池包和系統 第3部分：安全性要求與測試要求》標準。電池包翻轉試驗機是模擬電池包或系統安裝在移動設備上（汽車）使用過程中出現高角度上坡、下坡、側翻、翻轉等特殊使用情況下，觀察電池包或系統可能會出現的各種狀況。在試驗室中模擬電池包或系統各種實際使用狀況，發現問題、解決問題，優化產品設計、提高產品質量。屬動力電池包或系統安全試驗專用檢測設備。是電池包生產企業、電動汽車生產廠家、科研檢測機構必備產品。臺架應設計美觀，安全實用，以方便各種型號蓄電池包或系統的安裝固定。

產品概述

一、概述：

二、主要技術參數：

1）翻轉臺面尺寸：約3000mm(長)×2500mm(寬)以實際尺寸為準；

2）樣品承重：≥500kg 不含夾具（可定制）；

3）X軸、Y軸換位：X軸翻轉完成后，直接可將翻轉臺旋轉90°進行Y軸翻轉試驗而無需調整電池包固定方向；

4）翻轉平臺轉速：翻轉臺轉動速度1°/s至12°/s任意可調；分辨率0.3°/s；默認控制轉速為6°/s可用軟件設定；

轉動角度：0~360度；
轉動時間：0-99999秒；
7）轉動次數：0-9999次；
8）設備尺寸：約長4800*寬3000*高1500mm；（不含地坑深度，不含上層平臺90°方向尺寸）

9）翻轉平臺中心離地距離：約2.2m （以實際尺寸為準）；

10）轉速分辨率：0.1°/s（優于標準）；

11）角度分辨率：≤0.1°（優于標準）；

12）控制精度：翻轉速度精度控制在0.5°/s以內；翻轉角度精度控制在0.5°以內；時間準確度不低于±0.1%

13）運行方式：程序方式、定值方式；

14）樣品尺寸：尺寸為2m × 1.4 m X 0.5 m是客戶試樣的最大尺寸；

15）額定功率：約5 KW

16）監控系統：可人工轉動式品牌攝像機；

17）程序控制參數：程序可設置翻轉速度、翻轉時間、翻轉角度、翻轉周數等；程序模式下可編輯翻轉速度、翻轉時間、翻轉角度、翻轉周數、以及中間擱置時間；

18）時間控制：翻轉臺可任意角度停止并保持，保持時間任意可調；

19）控制計算機：研祥工控機，保持該工控機與翻轉試驗臺的一定距離；顯示器：20寸或以上；

20）記錄功能：（轉速、轉角、時間、周期數）：采用頻率最高10Hz，可記錄24個月內的檢測及設定試驗曲線、數據，操作記錄，報警記錄，可以詳細瀏覽每一時間段的試驗曲線，操作記錄及報警記錄；可打印歷史試驗曲線和生成數據報表（access及excel格式）。
