吸油煙機油脂分離度測量裝置

產品型號：LSK-FLD

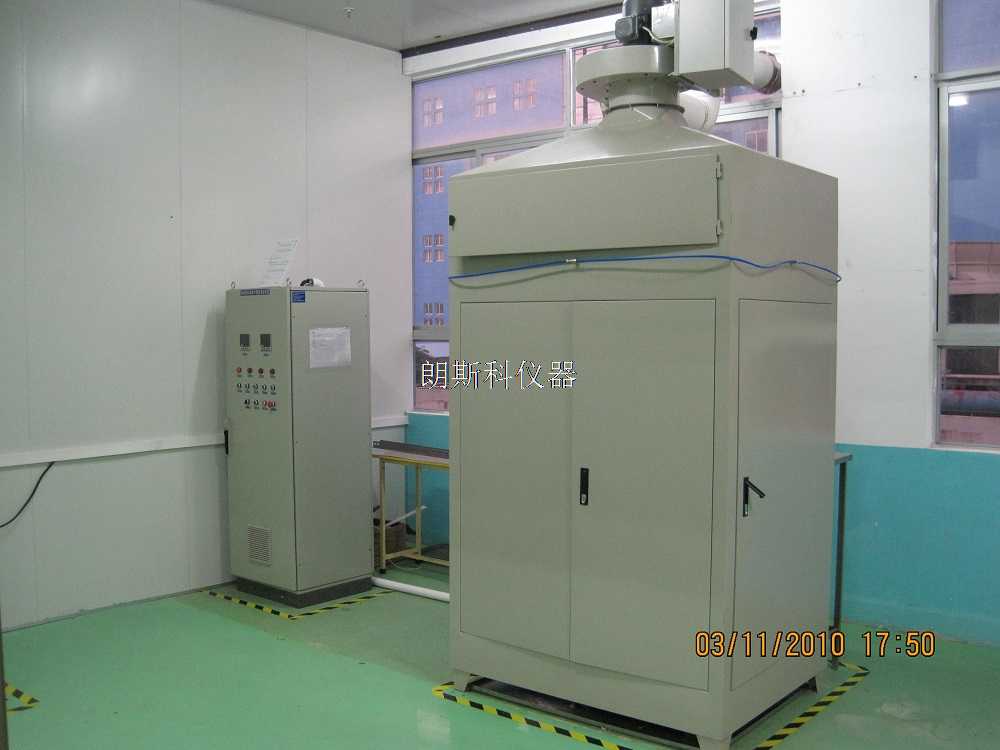

吸油煙機油脂分離度測量裝置由主箱體

，壓縮（外接）空氣和噴液裝置，輔助風機

，

電器控制系統，電子天平等組成

。主箱體由不銹鋼焊接制作

，箱體內分成

霧化室和均衡室。兩室之間用密封隔板隔開

，被測吸油煙機安裝在霧化室的頂部

，

其出風口經密封后通到均衡室

。

產品概述

吸油煙機油脂分離度測量裝置

設備技術方案及制作

技術方案

①

、該裝置由主箱體，壓縮（外接）空氣和噴液裝置

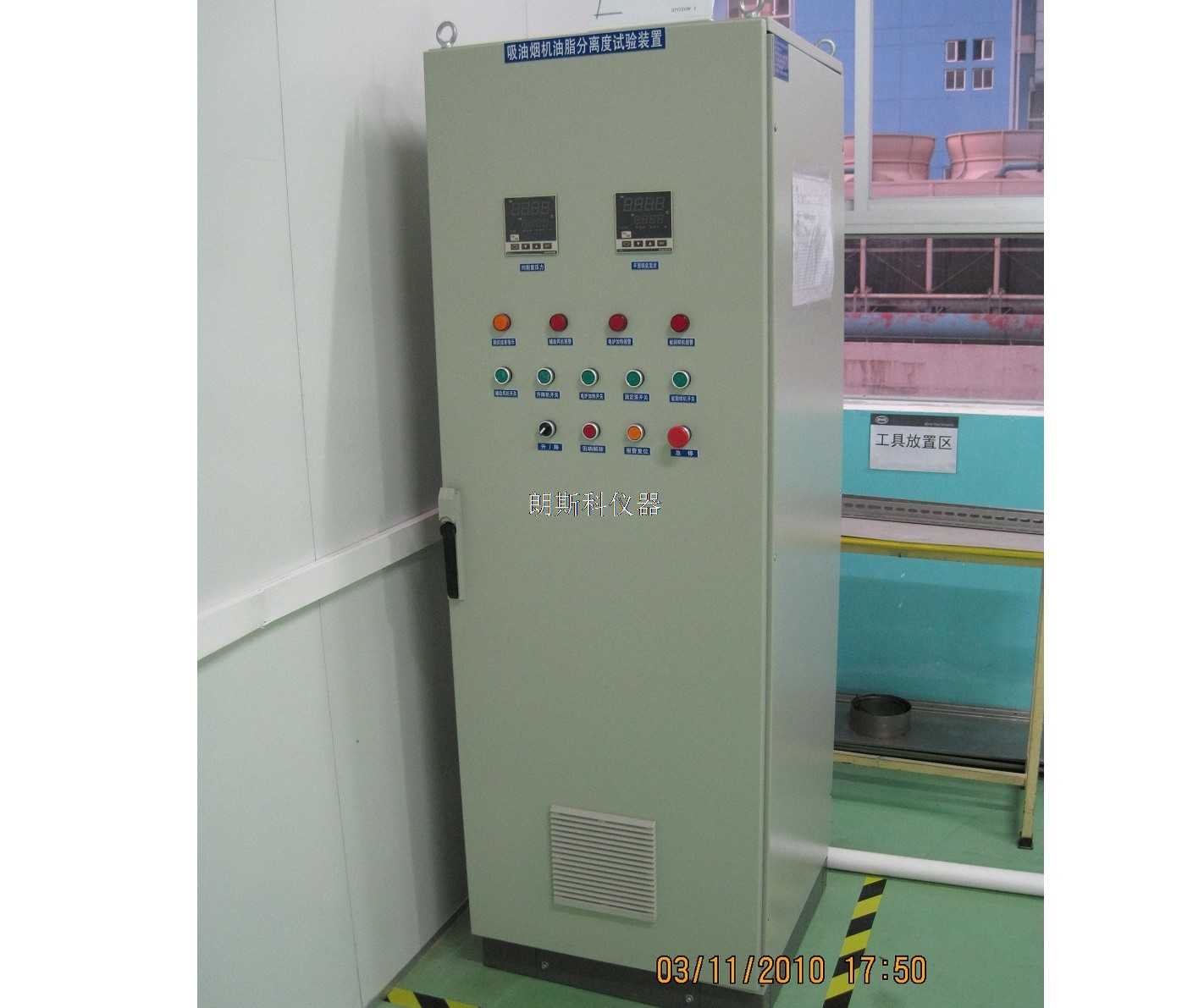

，輔助風機，電器控制系統

，電子天平等組成

。

②、主箱體由不銹鋼焊接制作

，箱體內分成霧化室和均衡室

。兩室之間用密封隔板隔開，被測吸油煙機安裝在霧化室的頂部

，其出風口經密封后通到均衡室

。

③、被子測吸油煙機最大外形尺寸為：

長×寬×高=900×680×650mm

④

、均衡室內安裝可拆卸的過濾器

，框架不為銹鋼，填充材料為過濾棉

。均衡室的頂部安裝輔助風機，通過風道引到室外

。在均衡室安裝壓力傳感器

，通用調節，使均衡室內的壓力達到零靜壓

，由數字式壓力儀表顯示

。

⑤

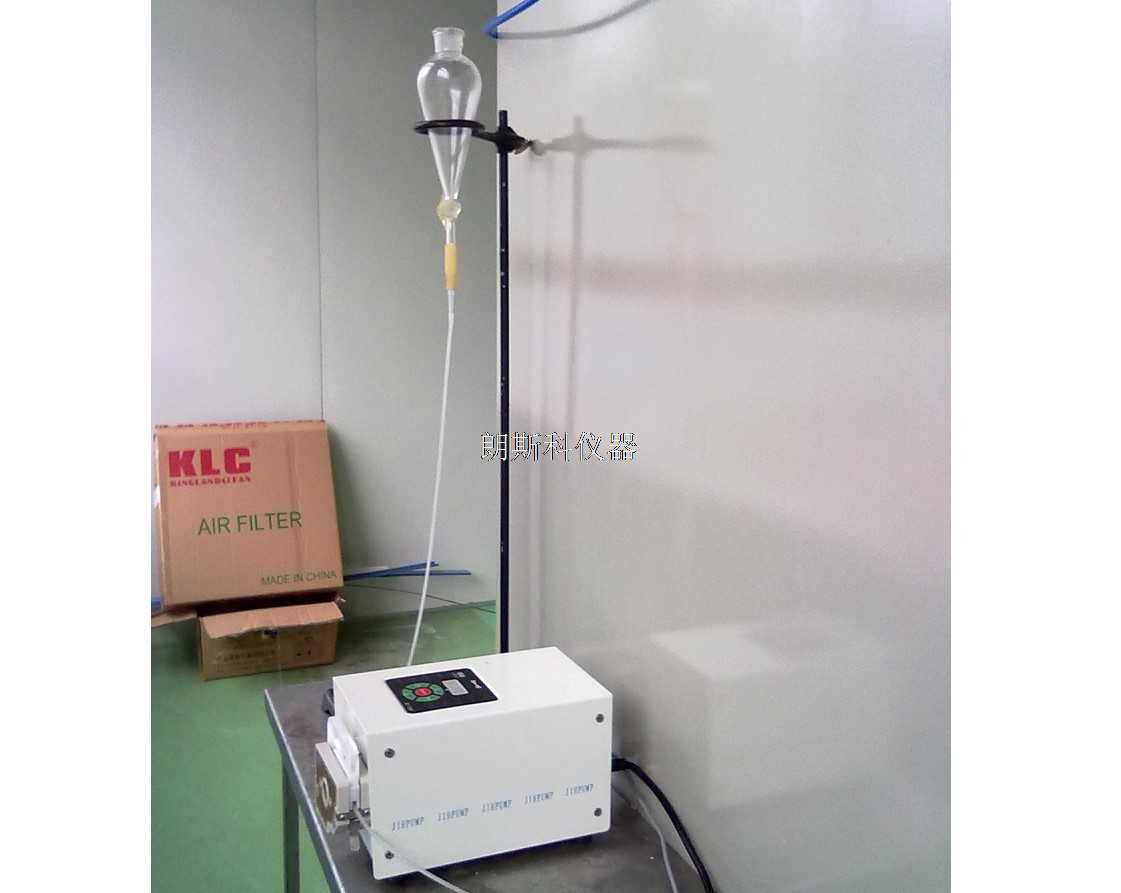

、霧化室內安裝噴射裝置及集液罐

，噴射裝置在壓縮空氣的作用下，能夠?qū)⒁簯B(tài)石蠟油噴射成霧狀

，產生模擬油煙氣的氣體

。

噴射裝置設計加工制作

，材料選用黃銅

。

⑥

、升降支架

，采用機械傳動形式調整基板高度，達到測試要求

。

⑦

、霧化室內被測機的安裝，在霧化室的后背

，提供可調整的安裝帶，被測機的出風口用軟管與霧化室的密封隔板連接

，密封隔板上提供一個出風口

。該出風口尺寸可根據被測風的出風口尺寸調換，該裝置提供四種規格：Φ150

、Φ160

、Φ170、Φ180，安裝位置居中

，霧化室與被測機進風口之間的密封，測試時由需方自行解決

。

吸油煙機油脂分離度油脂分離度抽油煙機油脂分離度

吸油煙機油脂分離度測量裝置主要參數/功能

設備電源：220V/50HZ

裝置總體尺寸紙：1000×1000×2050mm

噴射裝置

額定壓力：0.01～0.25MPa

風量調節范圍：400～1200M3/h（6.67～20M3/min）

油量調節范圍：0.2～5g/min

噴射角度：30°

氣門處射頭通徑：0.5mm

壓縮空氣

額定排風量：0.3M3/min

額定排氣壓力：0.7MPa

噴霧時壓縮空氣壓力為0.05±0.002MPa，每小時內完成20±3g石蠟油的噴霧
